河口落合線1工区 6(設計図面変更) (6/4図解を追加)





河口落合線1工区 5での

伐開完了後

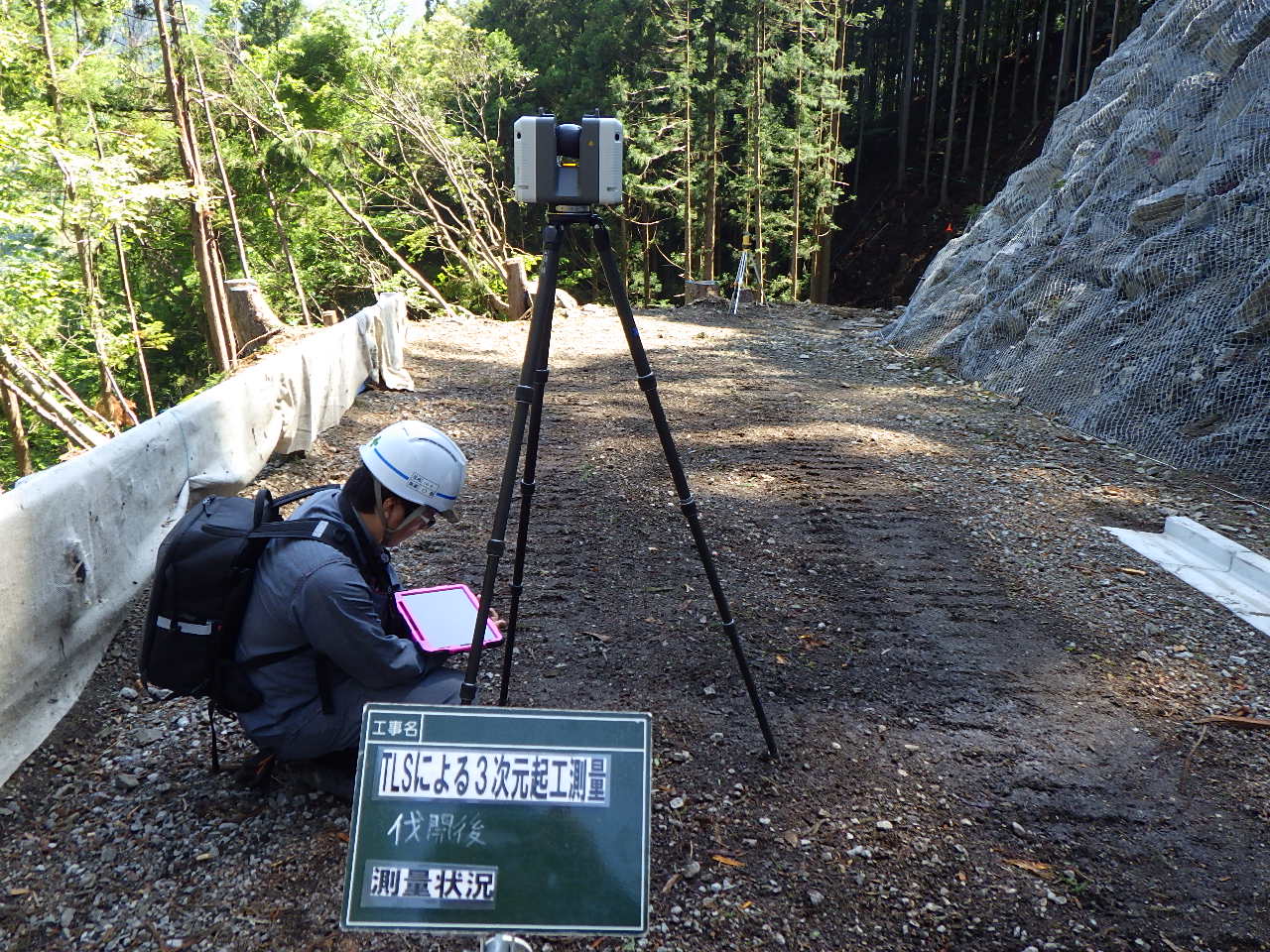

レーザースキャナー(TLS)測量で

正確な測量が完了しました。

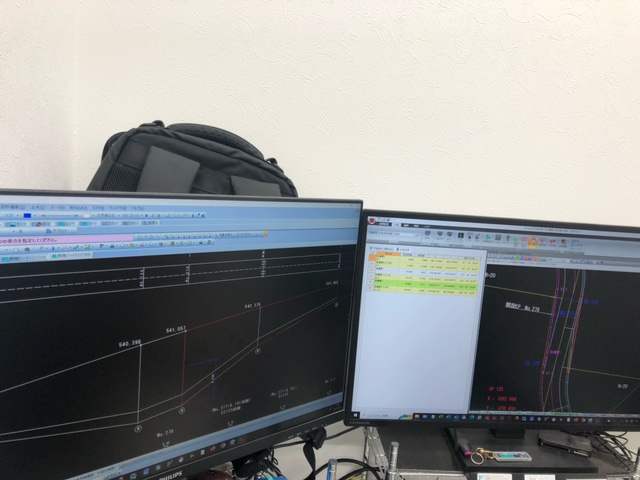

後日

　

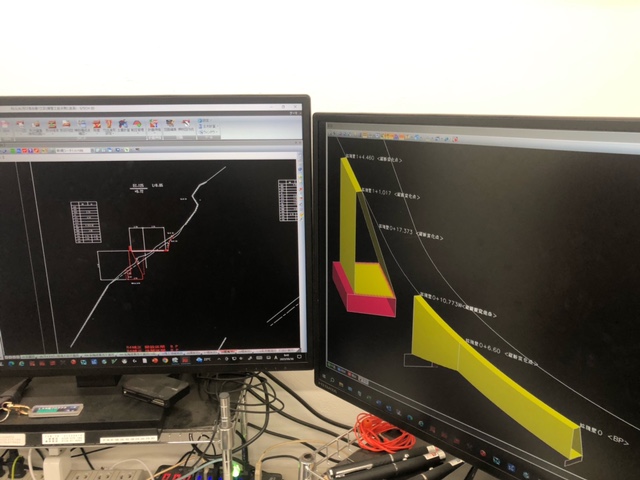

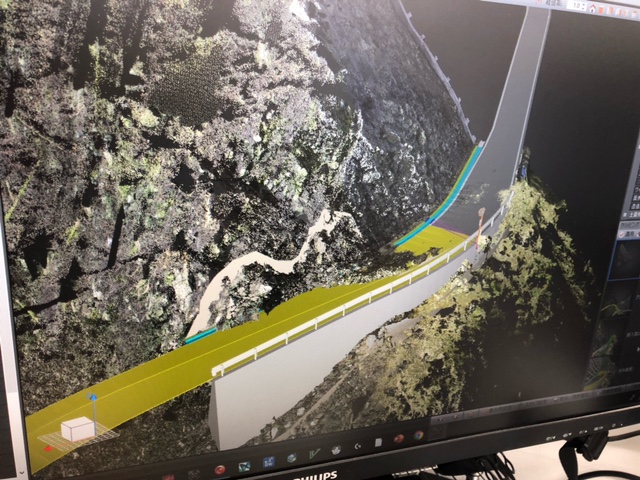

測量データの解析処理が終わり

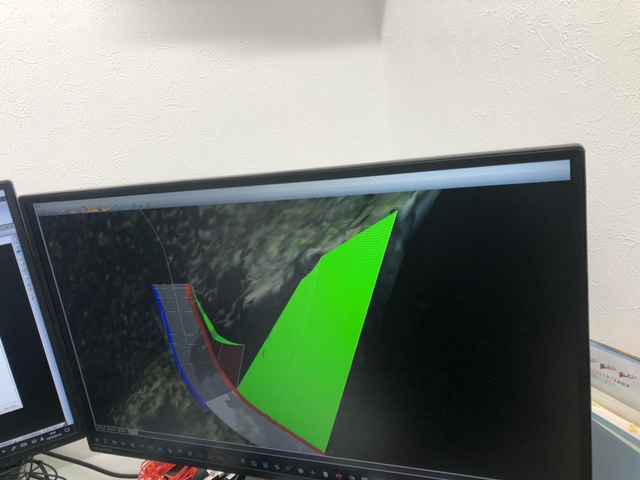

設計図と合成！





今回の林道開設工事は

　

道路の始まりが

崖のようになっているので

路側擁壁を施工して盛土をおこないます。

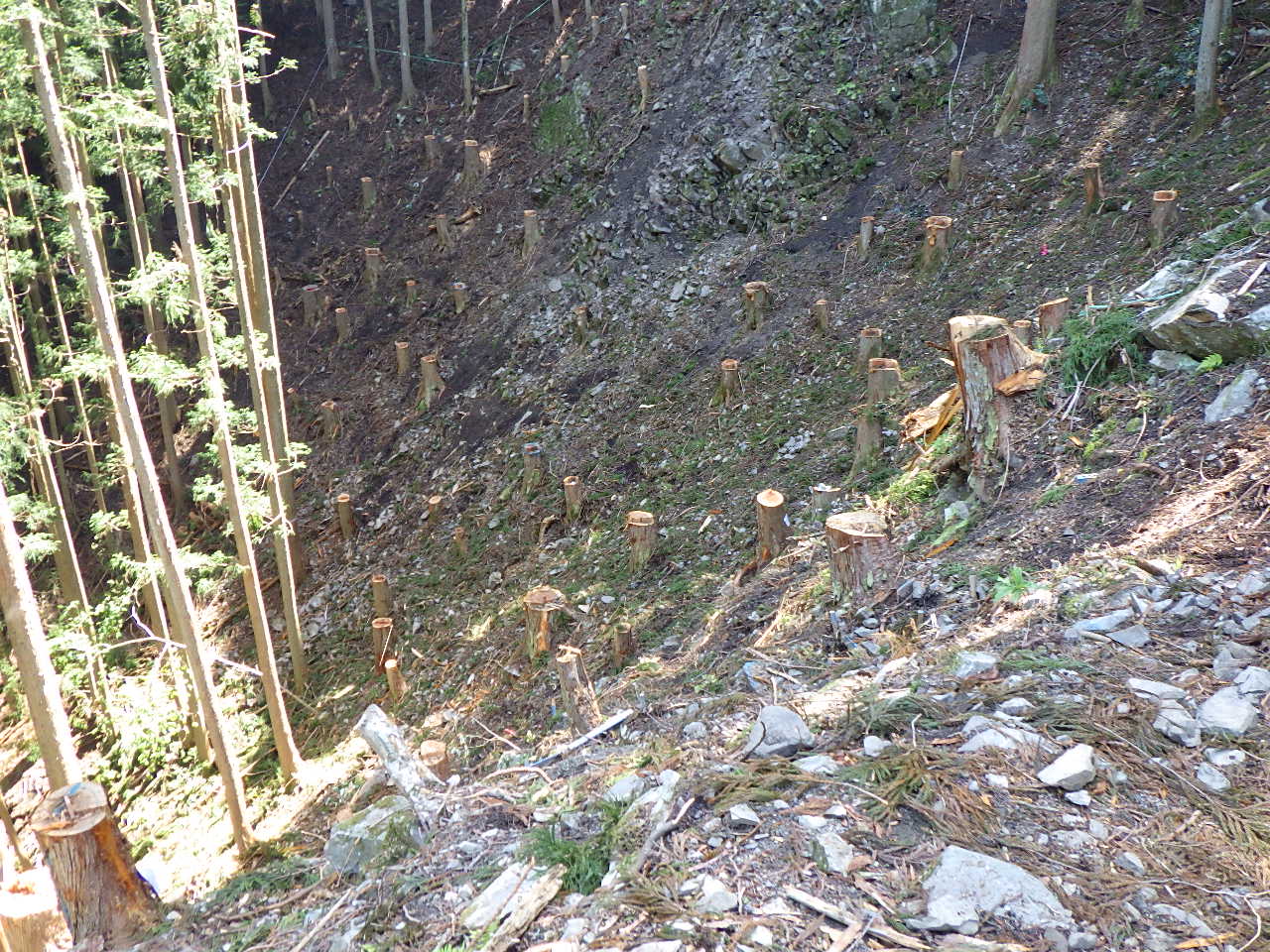

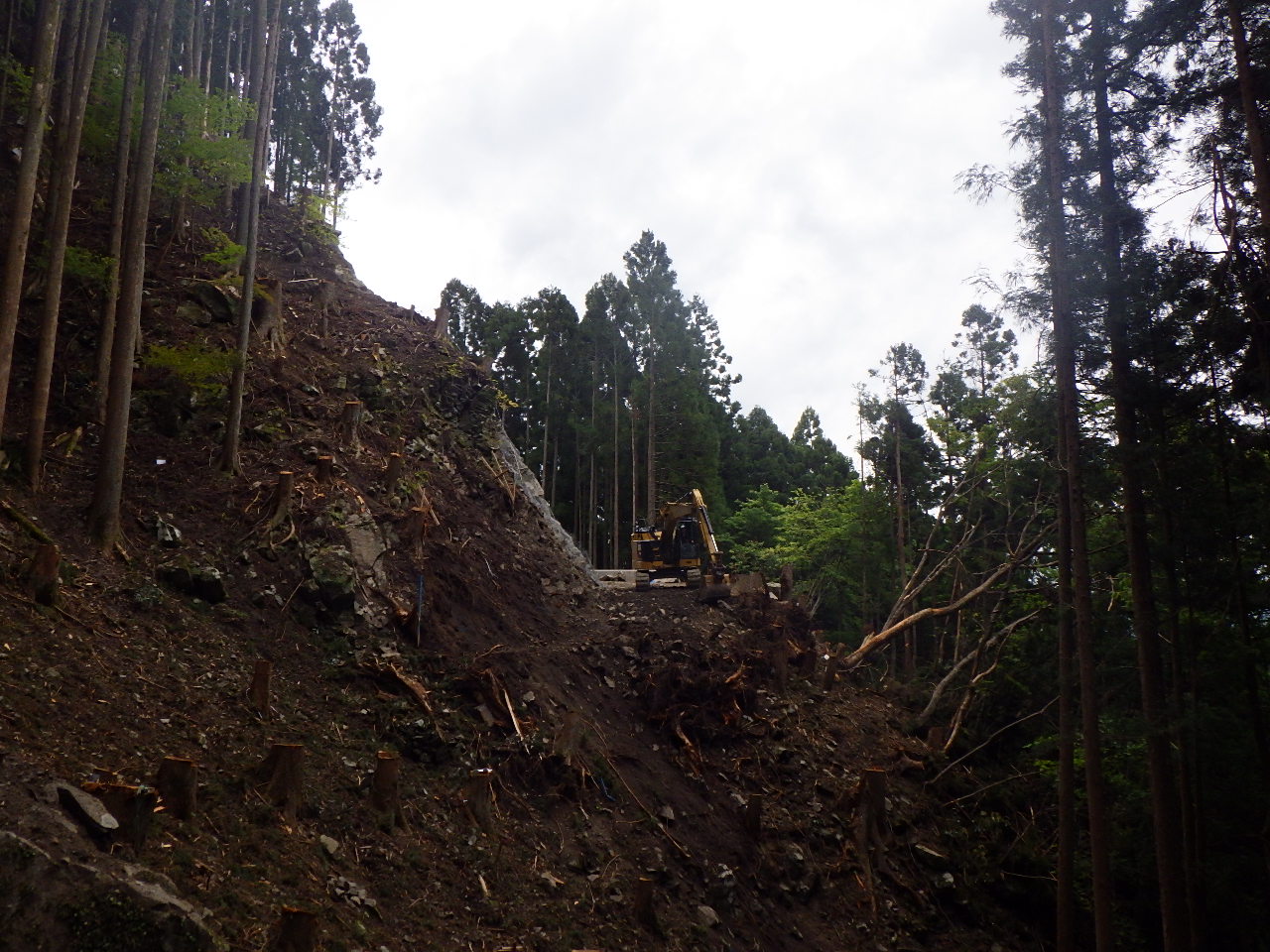

↑終点側からみたら

結構な絶壁です！



それだけなら

割と経験してきた事なんですが…



難点は

下りの勾配で

14％の急勾配が続きます。

　

しかも

一番高い路側擁壁は

最大の8ｍタイプの擁壁です。



そして

最悪

床面の岩盤が弱い場合は

さらに置き換え擁壁が必要となり

最低でも

道路から

8ｍプラス2.5ｍの

10.5ｍ

床掘り面を下げないと…

　

益々

バックホウでの下り急勾配の床掘が困難に…





高速道路と違い

限られた予算で

林道を施工するうえでは

高い技術力が必要です。

　

(現場代理人：Y真くん)

しかし！

ここが我々

山に生きる土木集団の

腕のみせどころですよ！

↑Y真くんは言ってません私の私見です(^^)

と

カッコイイことは書いたものの

安全第一が基本

時間をかけて施工をするつもりです。







　

話は変わりますが

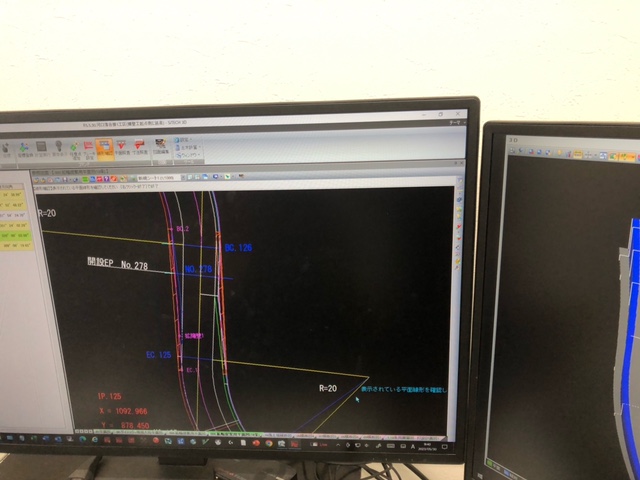

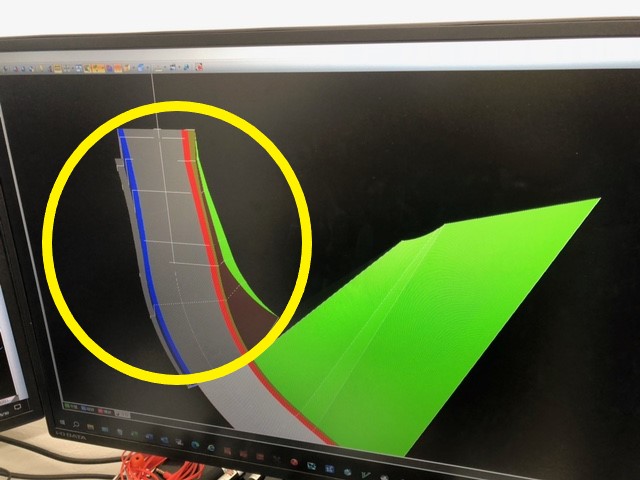

林道は単曲線を使ってカーブを設計しています。

R(半径)が50ｍをきると

カーブを車両が回りやすいように

拡幅がつき道路が広がり

道路が今回のように

右カーブ、短い直線、左カーブのすりつけが

いびつな線形になります。



　

普通なら設計通り施工しますが

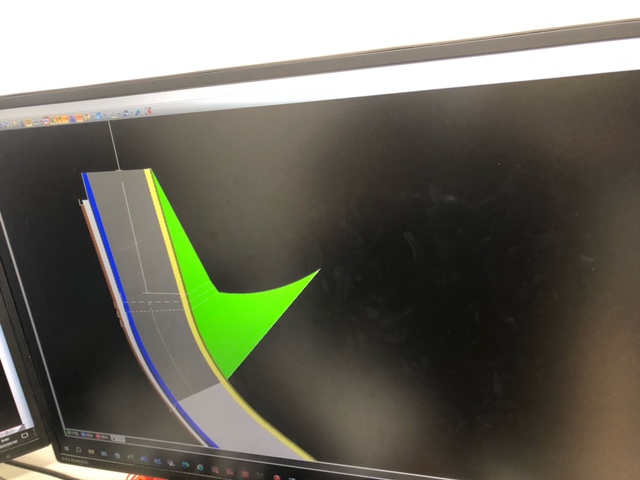

こんな感じに

設計変更を提案します。

提案したのはK山ICT活用事業部長です(^^)



初めての林道工事ですが

山D 所長！ も

張り切ってくれてます!



これから

安全第一で工事を進めて参ります。







おまけ

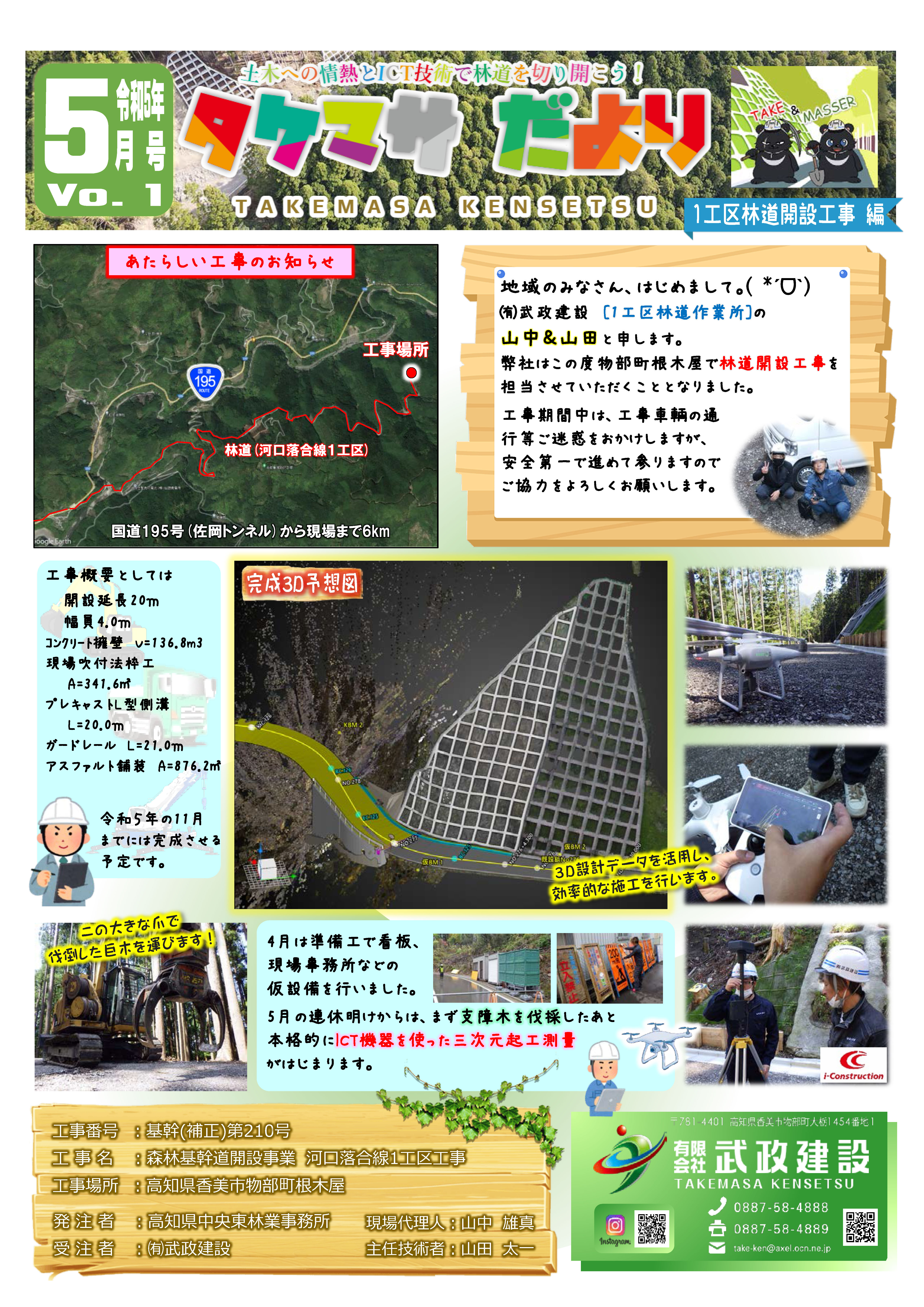

工事だよりです。

(内容は少し前になります)
